復合材料是典型的難加工材料，其制孔工藝復雜，對刀具和工藝參數的要求更高。因此，復合材料制孔工藝已成為復合材料應用的關鍵工藝之一。

碳纖維增強復合材料（CFRP）是以碳或石墨纖維為增強體的樹脂基復合材料。因其具有比強度、比剛度高，耐疲勞性能好及可設計性強等優點，在航空航天領域中廣泛應用，已發展成為繼鋁、鋼、鈦之后的第四大航空航天結構材料之一。碳纖維增強復合材料在大飛機上的用量直線上升，歷年應用情況見圖1。

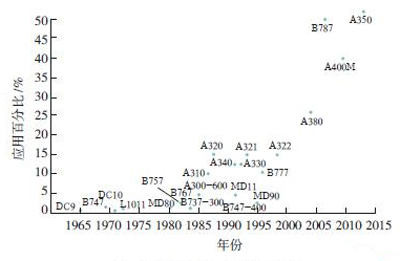

圖1 大型客機復合材料應用情況

碳纖維增強復合材料在應用過程中往往要與其他結構進行連接，連接是復合材料結構的薄弱環節。據統計，航空航天飛行器中60%~80%的破壞都發生在連接部位。連接中最常采用的機械連接需要先制孔。例如，一架波音747飛機有300多萬個連接孔，而美國最先進的F-22戰斗機每副機翼要14000個精孔。復合材料是典型的難加工材料，其制孔工藝復雜，對刀具和工藝參數的要求更高。因此，復合材料制孔工藝已成為復合材料應用的關鍵工藝之一。

復合材料結構制孔缺陷

碳纖維增強復合材料是由質軟而粘性大的基體材料和強度高、硬度大的碳纖維增強材料混合而成的二相或多相結構，其力學性能呈各向異性，層間強度低，切削時在切削力的作用下容易產生分層、劈裂等缺陷。碳纖維增強復合材料鉆削加工中主要存在以下問題：

（1）材料硬度大，其硬度HRC值可達53~65，相當于一般高速鋼的硬度，因而鉆孔時鉆頭磨損很快；

（2）層間強度低，在鉆孔過程中，易產生分層等缺陷；

（3）屬于各向異性材料，鉆孔處的應力集中較大，極易引起劈裂等缺陷；

（4）熱導率小，線脹系數和彈性恢復大，鉆孔時，存在縮孔現象；

（5）切屑為粉塵狀，對人體健康危害大。

分層是碳纖維復合材料鉆孔的主要缺陷。分層缺陷的大小可以用分層因子（Fd）來表示。分層因子可以用以下公式表示：

Fd =D_max/D ，

其中，D_max表示最大損傷區域的直徑，D 表示孔的實際直徑，如圖2所示。

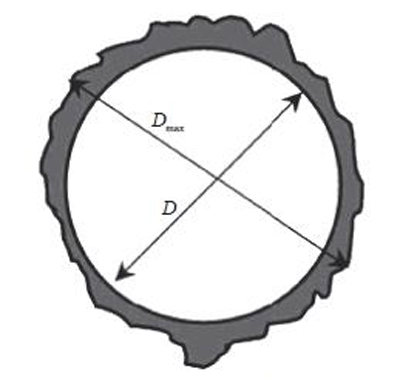

圖2 分層評價指標

Hoeheng H等 通過試驗分析得出：分層因子Fd 與平均軸向力Fz間存在著線性或分段線性關系：平均軸向力Fz越大，分層因子Fd越大，分層越嚴重。因此，可以通過平均軸向力的大小以及制孔質量，來評判不同鉆削工藝的優劣。

復合材料鉆削刀具

國外一些著名刀具生產廠商已經開發研制出適合碳纖維增強復合材料鉆削加工的專用刀具。如瑞典的山特維克可樂滿公司已經研制出適合高纖維CFRP鉆孔的專用刀具CoroDrill 854和適合高樹脂CFRP鉆孔的專用刀具CoroDrill 856，這2種刀具可加工最大直徑12.70mm的孔，壽命可以達到鉆650個孔（圖3）。 copyright 123456

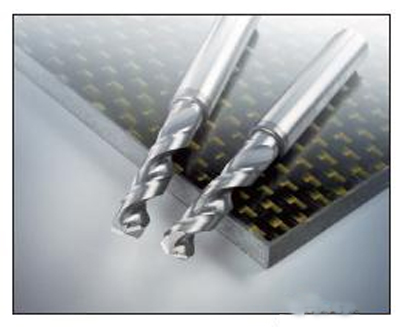

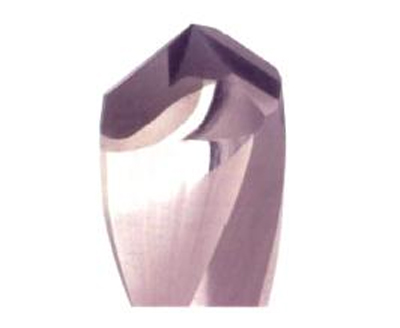

圖3 山特維克可樂滿刀具


德國瓦爾特集團開發的WalterTitex PCD 鉆頭（圖4）是適合多種CFRP復合材料加工的專用鉆頭，其孔徑加工范圍為2.0~6.4mm。該刀具能有效減小軸向力，從而減小復合材料的撕裂、分層和毛刺等缺陷，壽命可以達到鉆600個孔。另外，美國的肯納刀具針對碳纖維增強復合材料也研制了復合材料專用鉆頭SPF。


圖4 Walter Titex PCD

這些國外刀具雖然很好地提高了刀具壽命及鉆孔質量，但刀具對機床設備的要求比較高，需要在數控加工中心上應用，且價格昂貴，為同尺寸國產硬質合金刀具的10多倍。

我國目前還沒有鉆削碳纖維增強復合材料的專用刀具。復合材料應用部門目前主要采用YG類硬質合金麻花鉆，如YG6X、YG8和Y330。這種刀具制造簡單，成本低，易于刃磨，對機床設備要求低。但使用壽命低，一般鉆削30~40個孔后，就需要進行刃磨。為了提高刀具的使用壽命，一些刀具廠商對刀具進行表面涂層處理，如氮鋁化鈦涂層和金剛石涂層。 內容來自123456

試驗內容

鉆削碳纖維增強復合材料，一般采用高轉速和低進給量。本試驗采用高速臺鉆Z4006A，具有1370r/min、3700r/min、6900r/min、10000r/min 四級轉速，滿足鉆削時高轉速的要求。為了全面研究各類工藝參數對鉆削軸向力和制孔質量的影響，作者對該鉆床進行了改進。在鉆床上加上步進電機實現鉆床自動進給功能，進給量可大范圍調整。圖5為碳纖維增強復合材料鉆削軸向力測量平臺示意圖。

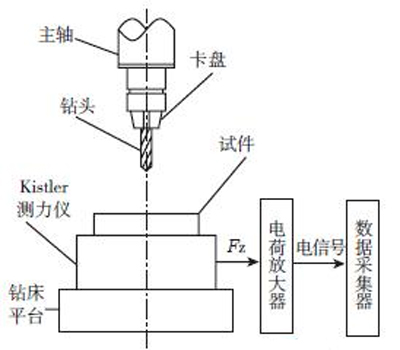

圖5 軸向力測量平臺示意圖


鉆頭鉆削碳纖維增強復合材料時，產生一個向下的軸向力，Kistler9257A測力儀將力信號轉換成電信號，經Kistler5019電荷放大器放大后，由數據采集器和專用測力軟件3010DEWE在計算機上形成動態軸向力曲線圖，如圖6所示（主軸轉速n=6900r/min，進給量f=0.01mm/r）。

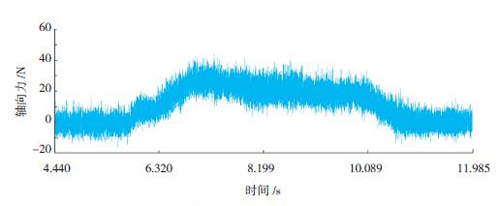

圖6 動態軸向力曲線圖

主要從刀具和鉆削參數2方面對復合材料的鉆削工藝進行了研究。刀具包含刀具材質和幾何參數；鉆削參數包含主軸轉速和進給量。由于切削液對復合材料的性能有不良的影響，所以在鉆削碳纖維增強復合材料時，一般采用干切削的方法。

試驗選用的刀具主要有YG8、Y330 和Y330（涂層），其中涂層為金剛石涂層。3種鉆頭鉆型均為標準麻花鉆。鉆削材料為4.4mm 厚的碳纖維增強復合材料板，鋪層方向：[45/0/-45/90]3S。試驗中，為消除鉆頭磨損的影響，除特別說明外，每支鉆頭只鉆一個孔，為防止出口劈裂，在鉆頭出口側墊聚氯乙烯硬塑料板。
結果及分析

1、刀具的影響

鉆削碳纖維增強復合材料，刀具材質、直徑和鉆型對鉆削軸向力和制孔質量都有影響。

123456

1.1 刀具材質的影響

圖7為直徑3.5mm 的YG8、Y330 和Y330（涂層）鉆頭在不同鉆削參數下鉆削碳纖維復合材料的軸向力曲線圖?？梢钥闯觯?種鉆頭鉆削的平均軸向力都隨著進給量的增大呈現的增大趨勢。在相同的參數下，軸向力相差不大，這是因?yàn)? 種刀具同為YG類硬質合金，性能相似。


圖7 刀具材質對軸向力的影響

選取上述試驗中轉速6900r/min，進給量0.01mm/r的3支鉆頭進行試驗。在轉速6900r/min，進給量0.01mm/r條件下，研究隨著鉆孔數量的增加軸向力的變化，結果如圖8所示（n=6900r/min，f=0.01mm/r）。

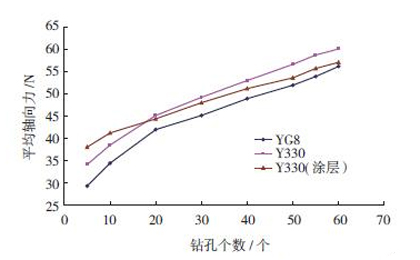

圖8 鉆孔個數對軸向力的影響

隨著鉆孔數的增加，3種鉆頭的軸向力逐漸增大。這是因?yàn)殡S著鉆孔數的增加，鉆頭磨損量增大，從而導致軸向力增大。比較有涂層的和無涂層的Y330鉆頭的鉆削前20個孔的平均軸向力，Y330（涂層）平均軸向力略大于Y330。這是因?yàn)椋和繉又?，刀具切削刃變鈍。但在鉆過一定孔數量（20孔）之后，Y330（涂層）平均軸向力小于Y330，說明涂層材質很好的提高了刀具的耐磨性。 123456

圖9為鉆削一定數量孔后3種鉆頭的磨損情況。從圖中可以看出，鉆削60孔后，Y330鉆頭磨損比較嚴重，YG8磨損量相對小些，Y330（涂層）鉆頭雖然所鉆孔數比較多（80孔），但磨損最小。

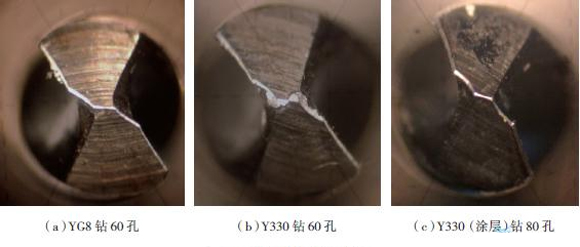

圖9 不同材質鉆頭磨損情況

試驗中，YG8和Y330鉆頭鉆削40 多個無缺陷孔后，繼續鉆孔，由于切削刃變鈍，所鉆的孔產生起毛、翻邊缺陷。Y330（涂層）鉆頭可以鉆削80多個無缺陷的孔。

1.2 刀具直徑的影響

圖10為不同直徑的Y330（ 涂層）刀具在相同鉆削參數下，鉆削碳纖維增強復合材料的平均軸向力曲線圖。

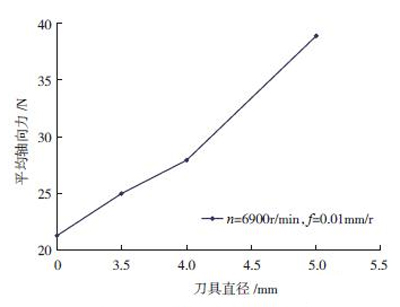

圖10 刀具直徑對軸向力的影響

從圖中可以看出：鉆削軸向力隨著刀具的直徑增大而增大。這是因?yàn)殡S著刀具直徑的增大，鉆頭切削刃切削面積增大，從而導致切削力增大。 123456

通過試驗得出：硬質合金麻花鉆一般適合鉆削直徑3.0~8.0mm 的孔；鉆削大于8.0mm 孔時，容易產生分層、剝層和劈裂等缺陷。對于大直徑孔（直徑大于8.0mm）的加工，可以采用燒結金剛石套料鉆和電鍍金剛石套料鉆，這種加工改變了加工方式，將鉆削加工變成了磨削加工，但排屑比較困難，且所制的孔質量也不高。

大直徑孔切削力的增大是由于切削面積增大而引起的，減小切削面積，軸向力也會相應的減小。因此，試驗中采用鉆孔- 擴孔加工方式，先用硬質合金麻花鉆鉆初孔，然后采用擴孔鉆進行擴孔，一次擴孔量可以取2~6mm。

1.3 鉆型的影響

鉆頭在鉆削碳纖維增強復合材料時，鉆頭橫刃處的切削情況極為惡劣，實際上不產生切削作用，只是滾卷和粉碎纖維，是軸向力的主要來源。

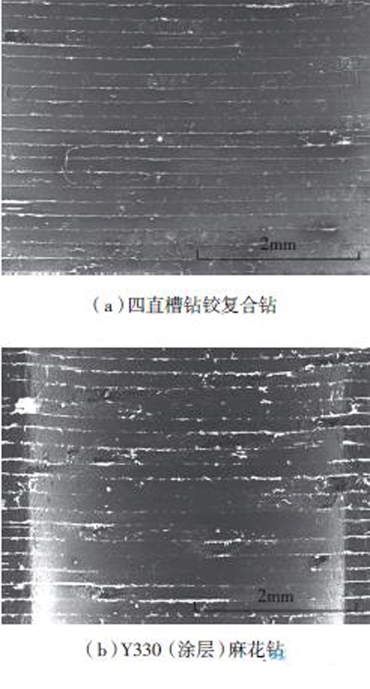

選用6.7mm四直槽鉆鉸復合鉆和6.0mmY330（涂層）麻花鉆進行了試驗。四直槽鉆鉸復合鉆鉆尖處沒有了阻礙切削的橫刃，有利于減小切削力，同時還能鉸孔，不僅精度高而且效率也高。圖11為電子顯微鏡下四直槽鉆鉸復合鉆與Y330（涂層）麻花鉆所鉆孔的孔壁形貌（n=1000r/min，f=0.056mm/r）。 123456


圖11 不同鉆孔的鉆頭形狀

Y330（涂層）麻花鉆所鉆孔的孔壁存在許多凹痕，這是由于纖維切削斷口不平整引起的。四直槽鉆鉸復合鉆所鉆孔的孔壁比較均勻光滑，孔壁質量明顯高于Y330（涂層）麻花鉆，且6.7mm 四直槽鉆鉸復合鉆的鉆削軸向力小于6.0mmY330（涂層）麻花鉆。因此，四直槽鉆鉸復合鉆比麻花鉆更適合碳纖維增強復合材料的鉆削加工。

2、鉆削參數的影響

從圖7中可以看出：平均軸向力隨著進給量的增大都呈現增大趨勢，為了提高鉆孔質量，進給量可取0.01~0.04mm 范圍內。圖12為直徑3.0mm 的Y330（涂層）鉆頭在0.01mm/r進給量下，以不同轉速鉆削碳纖維增強復合材料的軸向力曲線圖。

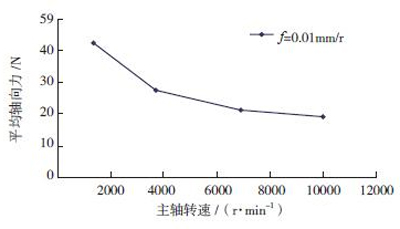

圖12 主軸轉速對軸向力的影響 123456

從圖中可以看出：軸向力隨著轉速的增加而呈現減小的趨勢，曲線的曲率隨著轉速的增加逐漸減小，在轉速超過6000r/min 后，曲線已經變得很平緩。由于切削熱的存在，轉速越高，鉆削溫度越高，且高速下，對鉆床剛度要求也高。因此，轉速不宜太高，建議轉速取在3000~6000r/min范圍內，對于剛度好的機床，可以適當提高轉速；對于剛度差的機床，可以適當降低轉速。

夾層結構鉆孔

實際生產中經常需要對碳纖維增強復合材料與鈦合金、鋁合金夾層結構鉆孔。目前，生產中一般采用整體硬質合金麻花鉆，按鉆削鈦合金、鋁合金的轉速和進給量進行鉆削，直至鉆通。但這種加工工藝存在很大問題，特別是鉆削碳纖維增強復合材料與鈦合金夾層結構時。

碳纖維增強復合材料與鈦合金都是的典型難加工材料，碳纖維增強復合材料鉆削要求高轉速和小進給量，鉆削過程中一般采用干切削。鈦合金導熱系數小，彈性恢復大，冷硬、粘結、擴散現象嚴重，易于氧化，鉆削中有回彈，尺寸不穩定。一般采用低轉速和適量進給量，且鉆削中加切削液。作者采用Y330（涂層）麻花鉆，以鉆鈦合金的轉速和進給量鉆削碳纖維增強復合材料和鈦合金夾層結構。試驗發現：鉆頭從鈦合金側鉆入孔徑尺寸精度高于從復材側鉆入，因此，應優先從鈦合金一側鉆孔。鉆削時，復材易產生燒傷現象，通過加鯨蠟醇鉆孔潤滑劑，可以緩解復材的燒傷現象。鈦合金孔徑存在擴張量，擴張量一般在0.02mm 左右，碳纖維增強復合材料的孔徑收縮量一般在0.01mm 左右。要獲得高精度的孔，需要對夾層結構進行鉸孔。經鉸孔后，碳纖維增強復合材料孔徑與鈦合金孔徑的極差可以達到0.01mm 以下。

夾層結構的鉆孔，應采用專用加工刀具。國內某飛機制造公司經過多年的研究，已經研制出適合夾層結構鉆孔的組合型刀具，該刀具可以較好地提高鉆孔質量和刀具壽命。

波音公司針對碳纖維增強復合材料與鈦合金鉆削加工專門研制了PCD組合鉆頭，取得了良好的效果。刀具壽命得到了較大的提高，鉆孔質量也有所改善，同時提高了加工效率。但此類鉆頭制作工藝比較復雜，價格昂貴，是普通硬質合金鉆頭的幾百倍。

總結

鉆削軸向力是碳纖維增強復合材料鉆孔產生缺陷的主要原因。本文介紹了國內外鉆削碳纖維增強復合材料的刀具，并以軸向力大小和制孔質量為標準，對鉆削刀具及鉆削參數進行了試驗研究，得出了適合鉆削碳纖維增強復合材料的刀具及鉆削參數。并研究了大直徑孔（直徑大于8mm）以及碳纖維復合材料與鈦合金夾層結構的加工方法。提出采用鉆孔- 擴孔加工方式加工大直徑孔。對于碳纖維增強復合材料與鈦合金夾層結構制孔，優先從鈦合金側鉆入，鉆削時加潤滑劑。
